AD976, AD976A

16 битные 100/200 kSPS BiCMOS аналого-цифровые преобразователи

Отличительные особенности:

• Быстродействующий 16 битный АЦП
• Скорость преобразования AD976A - 200 kSPS
• Скорость преобразования AD976 - 100 kSPS
• Однополярное питание 5 В
• Входной динамический диапазон: ±10 В
• Максимальная потребляемая мощность 100 мВт
• Возможность работы с внешним или внутренним 2,5 В ИОН
• Высокоскоростной параллельный интерфейс
• Встроенный тактовый генератор
• 28 выводной DIP, SSOP или SOIC корпус

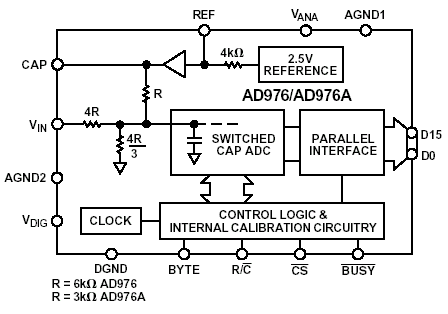

Функциональная схема:

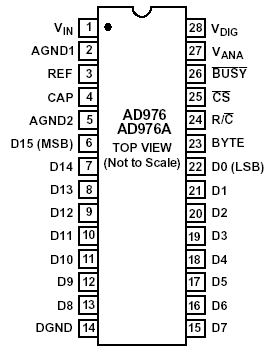

Расположение выводов:

Общее описание:

AD976/AD976A - высокоскоростной маломощный 16 битный аналого- цифровой преобразователь, который работает от однополярного источника питания 5 В. Прибор содержит АЦП последовательного приближения на коммутируемых конденсаторах, встроенный источник опорного напряжения (ИОН) и высокоскоростной параллельный интерфейс. Для снижения ошибок приборы проходят заводскую калибровку. Прибор имеет стандартный промышленный входной динамический диапазон ± 10 В.

Для AD976/AD976A определены и проверены все динамические параметры, таки как SNR и THD, а также коэффициент усиления, смещение и линейность.

AD976/AD976A изготовлен по BiCMOS технологии компании Analog Devices, что позволяет достигнуть качества как у биполярных приборов при потреблении как у КМОП приборов.

AD976/AD976A доступен в тонких 28 выводных DIP, SSOP и SOIC корпусах.

Документация:

197 Kb Engl Описание микросхемы

---
