AD7654

Сдвоенный двухканальный 16 битный 500 kSPS АЦП последовательного приближения с одновременной выборкой по каналам

Характеристики:

• Сдвоенный двухканальный 16 битный АЦП с одновременной выборкой по каналам
• 16 битное разрешение с гарантированием отсутствия потери кодов
• Производительность: 500 kSPS (нормальный режим) и 444 kSPS (импульсный режим)
• INL <= ±2.5 LSB (±0.0038 % во всем диапазоне)
• SNR = 90 дБ при частоте входного сигнала 100 кГц
• THD = -96 дБ при частоте входного сигнала 100 кГц
• Входной динамический диапазон от 0 до 5 В
• Отсутствие конвейерной задержки
• Параллельный и последовательный 5/3 В интерфейс
• SPI/ QSPI/ MICROWIRE/ DSP совместимый последовательный интерфейс
• Однополярное питание + 5 В
• Типовое потребление 115 мВт в нормальном режиме, 15 мкВт при производительности 100 SPS

Применение:

• Управление двигателями переменного тока
• Источники бесперебойного питания
• Связь
• Системы сбора и накопления данных

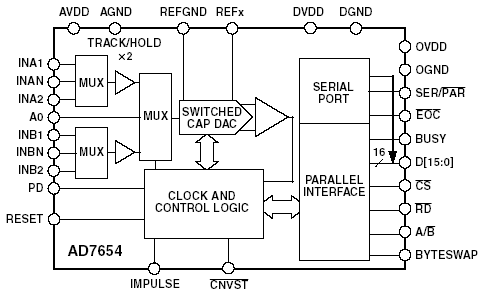

Функциональная схема:

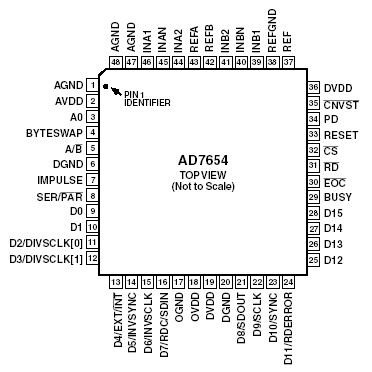

Расположение выводов:

Общее описание:

AD7654 - дешевый двойной 16 битный распределенный АЦП последовательного приближения, который работает от однополярного источника питания + 5 В. Прибор содержит два малошумящих широкополосных УВХ, которые позволяют производить одновременную выборку, быстродействующий 16 битный АЦП, задающий генератор, схему коррекции ошибок и интерфейсы последовательного и параллельного портов.

AD7654 проходит заводскую калибровку и всестороннюю проверку при производстве для гарантирования заявленных динамических характеристик, таких как отношение сигнал-шум (SNR) и суммарный коэффициент нелинейных искажений (THD), в дополнение к более традиционным статическим характеристикам, таких как усиление, смещение и линейность.

Прибор имеет высокоскоростной режим преобразования (нормальный режим) и для применения в системах с ограниченным потреблением режим преобразования с пониженным потреблением (импульсный режим), в котором потребляемая мощность зависит от скорости преобразования. Прибор поставляется в 48 выводных LQFP и LFCSP корпусах и имеет индустриальный рабочий температурный диапазон от -40°C до +85°C.

Документация:

724 Kb Engl Предварительное описание микросхемы

---
