AD676

16 битный 100 kSPS АЦП с УВХ

Отличительные особенности:

• Авто калибровка
• Встроенное УВХ
• Параллельный выходной интерфейс
• 16 битный формат данных без потери кодов
• INL = ±1 LSB
• THD = -97 дБ
• S/ (N+D) = 90 дБ
• Ширина полосы пропускания 1 МГц

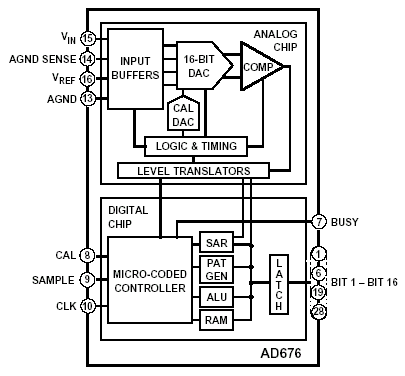

Функциональная схема:

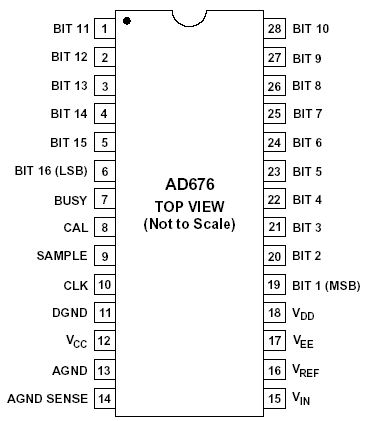

Расположение выводов:

Общее описание:

AD676 - многоцелевой 16 битный АЦП с параллельным выходным интерфейсом, который для достижения скорости преобразования 100 kSPS (время преобразования 10 мс) использует структуру на коммутируемых конденсаторах с понижением потребления. Характеристика преобразования имеет внутреннюю цифровую коррекцию для снижения нелинейности.

AD676 состоит из двух узлов: цифровой узел управления, изготовленный по DSP КМОП технологии компании Analog Devices и аналоговый АЦП, изготовленный по технологии BiMOS II. Оба узла находятся в одном корпусе.

Для AD676 определены динамические характеристики, такие как отношение сигнал/ шум (S / (N+D)), THD и IMD, которые являются важными при разработке систем обработки сигналов. Кроме того, для прибора определены и статические характеристики, которые являются особенно важными при разработке систем измерения.

AD676 работает от однополярного питания от + 5 В и двухполярного питания ± 12 В и имеет типовое потребление 360 мВт. Питание цифровой части прибора (V_DD) разделено с питанием аналоговой части (V_CC, V_EE) для снижения воздействия помех от цифровой части на аналоговый преобразователь. В приборе также разделены аналоговая и цифровая земли.

AD676 поставляется в 28 выводном пластиковом или керамическом DIP корпусе.

Версия прибора с последовательным интерфейсом AD677 поставляется в 0,3 дюймовом 16 выводном пластиковом или керамическом корпусе.
