AD7720

КМОП сигма- дельта модулятор

Отличительные особенности:

• Частота основного тактового генератора 12,5 МГц
• Входной динамический диапазон от 0 В до +2.5 В или ± 1.25 В
• Однобитный выходной поток
• Динамический диапазон 90 дБ
• Однополярное питание:
      AV_DD, DV_DD: +5 В ± 5 %
• Встроенный ИОН 2,5 В
• 28 выводной TSSOP корпус

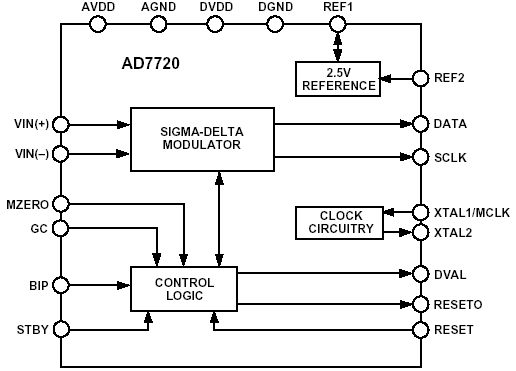

Функциональная схема:

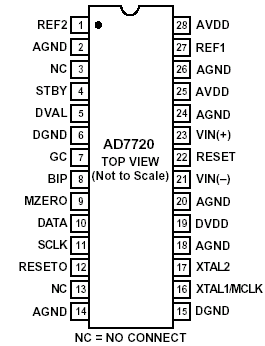

Расположение выводов:

Общее описание:

Этот прибор является сигма- дельта модулятором 7 порядка, который преобразовывает входной аналоговый сигнал в высокоскоростной однобитный поток. Прибор работает от однополярного питания + 5 В и имеет входной динамический диапазон от 0 до + 2,5 В или ± 1,25 В.

Аналоговый входной сигнал непрерывно выбирается аналоговым модулятором, устраняя необходимость использования внешних устройств выборки- хранения (УВХ). Информация о входном сигнале содержится в выходном потоке в виде плотности единиц. Первоначальная информация может быть восстановлена соответствующим цифровым фильтром.

Прибор содержит точный 2,5 В источник опорного напряжения (ИОН). Прибор может работать как от внутреннего ИОН, так и от внешнего опорного напряжения.

Прибор поставляется в 28 выводном TSSOP корпусе и предназначен для работы в индустриальном температурном диапазоне от -40°C до +85°C.

Документация:

202 Kb Engl Описание микросхемы

---
