AD7719

Низковольтный микро потребляющий сдвоенный 16/ 24 битный S-D АЦП с фабричной калибровкой

Отличительные особенности:

• S-D АЦП с высоким разрешением
• Два независимых АЦП (24- и 16 - битные)
• Заводская калибровка
• Установка вывода за один цикл (режим однократного преобразования)
• Программируемый коэффициент усиления
• Одновременная выборка и преобразование сигналов по обоим каналам
• Раздельные входы опорного напряжения для каждого канала
• Режекция одновременно частот 60 Гц и 50 Гц с частотой обновления 20 Гц
• Технология коммутируемых источников ISOURCE Select™:
      24 битное разрешение без потери кода - для главного канала
      13-битное p-p разрешение @ 20 Гц, 20 мВ диапазон
      18-битное p-p разрешение @ 20 Гц, 2.56 В диапазон
• Интерфейс - 3 - проводный SPI, QSPI, MICROWIRE и DSP - совместимый интерфейс
• Триггер Шмитта на входе SCLK
• Однополярное питание 3 В и 5 В
• Потребление: 1.5 мА (типовое значение) при 3 В
• Режим пониженного потребления мощности: 10 мкА (генератор 32 кГц запущен)
• Встроенные модули
      Входной буфер с диапазоном "от шины до шины" и усилитель с программируемым коэффициентом усиления (PGA)
      4 битный цифровой порт
      Встроенный температурный датчик
      Сдвоенный коммутируемый источник тока
      Коммутатор питания
      Схема определения опорного напряжения

Применения:

• Измерительные датчики
• Измерители температуры
• Измерители давления
• Измерители масштаба
• Переносная контрольно-измерительная аппаратура
• Источники тока от 4 до 20 мА

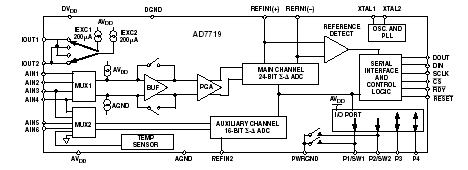

Функциональная схема:

Расположение выводов:

Описание:

AD7719- законченный аналоговый прибор для применения в устройствах низкочастотных измерений. AD7719 содержит два S-D АЦП с высоким разрешение, коммутируемые источники тока, коммутаторы питания, цифровой двунаправленный порт и температурный датчик. Главный 24 битный канал с усилителем с программируемым коэффициентом усиления (PGA) может обработать дифференциальный, униполярный и биполярный входной сигнал, лежащий в диапазоне от 1,024хREFIN1/128 до 1,024хREFIN1. Сигналы могут быть преобразованы непосредственно от преобразователя без необходимости создания специальных условий. 16 битный дополнительный канал может иметь диапазон REFIN2 или REFIN2/2.

Прибор работает от 32 кГц тактового генератора со схемой фазовой автоподстройки частоты, вырабатывающего сетку необходимых тактовых частот. Скорость передачи данных задается программно. "Peak-to peak" разрешающая способность прибора изменяется программируемыми коэффициентом усиления и скоростью передачи данных.

Прибор работает от однополярного источника питания 3 В или 5 В. При 3 В питании типовое значение потребляемой мощности составляет 4,5 мВт при активности обоих АЦП и 2,85 мВт при активности только главного канала в небуферизирующем режиме. AD7719 производится в 28 выводных TSSOP и SOIC корпусах.

Документация:

357 Kb Engl Предварительное описание микросхемы

---
