A25L80P

Последовательная флэш-память размером 8 Мбит, с малым напряжением питания и интерфейсом SPI (50 МГц)

Отличительные особенности:

• Флэш-память размером 8 Мбит
• Гибкая секторная архитектура: 16 секторов (1 сектор 4+4+8+16+32 кбайт и 15 секторов по 64 кбайт)
• Полное стирание (8 Мбит) за 10 секунд (типичное значение)
• Стирание сектора (512 кбит) за 1 секунду (типичное значение)
• Программирование страницы (до 256 байт) за 3 мс (типичное значение)
• Напряжение питания 2.7В…3.6В
• SPI-совместимый последовательный интерфейс
• Максимальная частота синхронизации 50МГц
• Глубокий режим снижения мощности: 1 мкА (типичное значение)
• Электронная сигнатура
      - JEDEC-стандарт (13h)

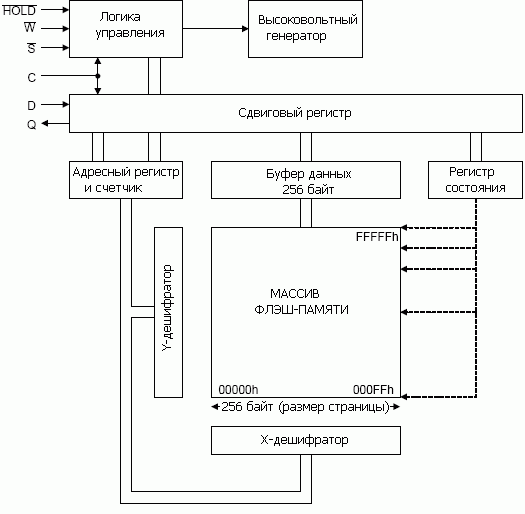

Структурная схема A25L80P:

Расположение выводов A25L80P в корпусе SO8:

Расположение выводов A25L80P в корпусе SO16:

Общее описание:

A25L80P – последовательная флэш-память размером 8 Мбит (1M x 8) с усовершенствованными механизмами защиты от записи и доступом через высокоскоростной SPI-совместимый последовательный интерфейс.

Память может программироваться от 1 до 256 байт за один раз путем ввода команды программирования страницы.

Память организована в виде 16 секторов, по 256 страниц в каждом. Каждая страница состоит из 256 байт. Таким образом, всю память можно представить как 4096 страниц или 1048576 байт.

Стирание памяти может выполняться целиком с помощью инструкции Bulk Erase или посекторно с помощью инструкции Sector Erase.

Описание выводов:

Документация:

513 kB Engl Полное описание микросхемы A25L80P фирмы Amic Technology

---
