APM6125

Модуль WLAN 802.11b

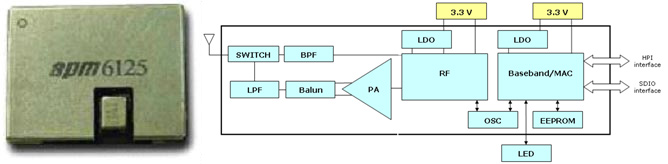

APM6125 - WLAN модуль, работающий в стандарте 802.11b. Он имеет в своем составе антенный интерфейс, радио­частотный и процессорный блоки. Радиочастотный блок обеспечивает высокую линейную выходную мощность. Процессорный блок обеспечивает эффективную защиту информации при передачи данных. Наличие интерфейсов HPI-16 (Host Parallel Interface) и SDIO помогают упростить интеграцию модуля в устройства на базе операционных систем Palm, Win CE, Linux.

Технические характеристики:

• Размер 13x16,5x1,85 мм
• Корпус LGA
• Стандарт 802.11b
• Диапазон частот 2,4 ГГц - 2,497 ГГц
• Скорость передачи данных 1;2;5,5;11 Мбит/c
• Тип модуляции ССК (11, 5.5 Мбит/с), DQPSK (2 Мбит/с), DBPSK (1 Мбит/с)
• Интерфейсы HPI-16: 16 бит данных и 10 бит адреса с сигналами ожидания и прерывания
• SDIO1.0: SD 1-битовый и SD 4-битовый режимы с тактовой частотой 0-25 МГц, CMD53 Multi block режим
• Метод доступа Ad hoc («точка-точка»), режим инф­раструктуры («точка-много точек»)
• Протокол доступа сетевой архитектуры CSMA/CA
• Антенна Наличие антенного интерфейса
• Безопасность 64/128-бит WEP, WPA (TKIP & AES)
• Напряжение питания 3,3 В
• Выходная мощность 13,5 дБм
• Чувствительность приемника -85 дБм при скорости передачи 11 Мбит/с
• Потребление тока
  • Режим передачи: 190 мА;
  • режим приема: 150 мА;
  • режим пониженного потребления: 1 мА
• Монтаж на плату поверхностный

---
