CFPP-620

Однократно-программируемый 3,3В-ый генератор для поверхностного монтажа с дифференциальным LVPECL-выходом

Отличительные особенности:

• Корпус: SMD с размерами 7.0 x 5.0 x 1.8 мм
• Совместимость выхода:

  - дифференциальный LVPECL

  - концевая нагрузка на выход 50 Ом к Vs - 2.0В

  - выходное напряжение Vвых.1 (Vs - 1.025)

  - выходное напряжение Vвых.0 (Vs - 1.62)

• Стабильность частоты ±25ppm в пределах рабочего температурного диапазона
• Рабочий температурный диапазон -40°C..+85°C
• Температурный диапазон хранения -55°C...+125°C
• Тристабильная работа (КМОП)

  - подача лог. 1 на вывод 1 разрешает генерацию

  - подача лог. 0 на вывод 1 отключает выход генератора и он переходит в высокоимпедансное состояние

  - если оставить вывод 1 неподключенным, то работа генератора разрешается

• Плавание периода 10 пс (типичное среднеквадратическое значение)
• Старение не хуже ±5ppm в течение первого года работы при температуре 25°C, Vs = 3.3В
• Маркировка: частота + номер модели
• Для заказа нужен минимум информации: частота и номер модели

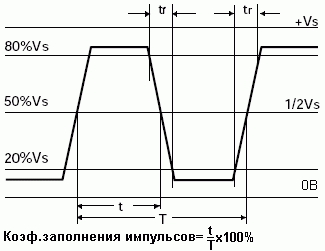

Осциллограмма выходного сигнала:

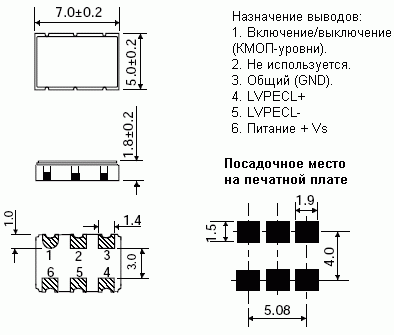

Конструкция корпуса и расположение выводов:

Общее описание:

CFPP-620 - однократно-программируемый генератор для поверхностного монтажа, который на своем дифференциальном LVPECL-выходе может генерировать любую предварительно запрограммированную частоту из диапазона 150…700 МГц. Генератор питается от напряжения 3,3В и потребляет ток не более 130 мА.
