Охлаждение жидкостями

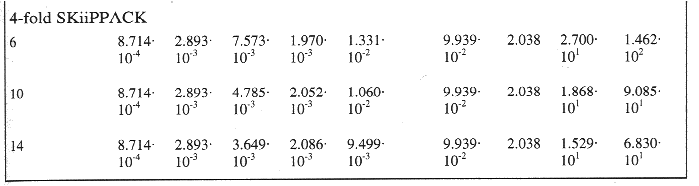

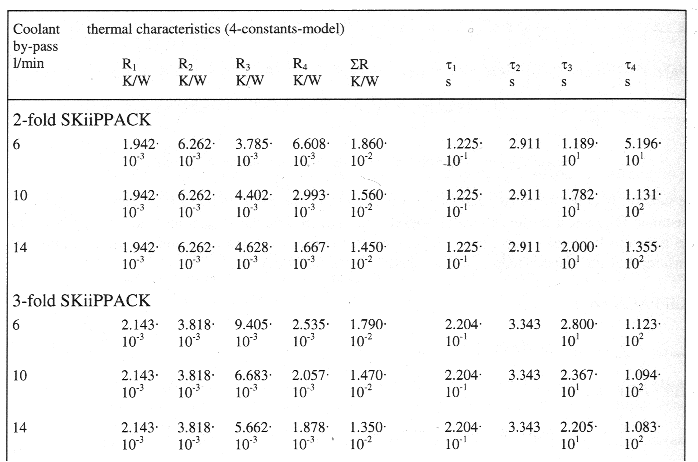

Следующая таблица содержит характеристики R_u и t_u для температурного расчета в соответствии с моделью 4-временных константы для SKiiPPACK на стандартном водяном радиаторе S1021450 с общим входом/выходом, при 50/50 % водно-гликолиевой смеси и температуре охладителя 50°С. Поскольку температура T_s внутреннего датчика SkiiP также является здесь номинальной точкой для температуры радиатора T_h, справедливы следующие определения:

R_{thsw tot}: постоянное температурное сопротивление, полученное при вычитании температуры датчика (T_s) и охладителя (T_w), по отношению к общей рассеиваемой мощности P_tot сборки.

Z_{thsw tot}: переходной температурный импеданс, полученное при вычитании температуры датчика (T_s) и охладителя (T_w), по отношению к общей рассеиваемой мощности P_tot сборки.

Расчеты для температурного пакетирования в основном делаются так же, как и при воздушном охлаждении.

---
