Технические характеристики аналогового мультиплексорa 591КН3

• КМОП мультиплексор-демультиплексор 1х16
• Время включения и выключения  не более 300 нс
• Ток утечки в закрытом состоянии не более 70 нА
• Диапазон входных сигналов - от нижнего до верхнего питающих напряжений>
• Сопротивление канала в открытом состоянии не более 300 Ом
• Двухполярное питание  +/-15 В
• Имеется управляющий вход для наращивания числа коммутируемых линий
• Совместим по уровням с КМОП логикой

Области применения

• Системы сбора данных
• Устройства связи
• Автоматизированное испытательное оборудование
• Микропроцессорные управляющие системы
• Системы регулирования и управления
• Мультиплексирование аудио-сигналов

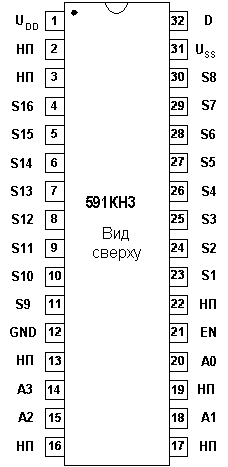

Цоколевка аналогового мультиплексора 591КН3

Назначение выводов: S - входы/выходы аналоговых сигналов; D - выход/вход аналогового сигнала; A - адресные входы; EN - управляющий вход (0 - размыкание всех ключей мультиплексора); VDD - положительное питающее напряжение; VSS - отрицательное питающее напряжение; GND - общий.

---
