Входное сопротивление схемы

Благодаря наличию обратной связи к сопротивлению r_д приложено очень малое напряжение

U_д = U_вых/K_U = U₁/(1+K_Ub),

где b = R₁/(R₁+R₂) - коэффициент передачи делителя в цепи обратной связи. Таким образом, через это сопротивление протекает только ток, равный U₁/r_д(1+K_Ub). Поэтому дифференциальное входное сопротивление, благодаря действию обратной связи, умножается на коэффициент 1+K_Ub. Согласно рис. 12, для результирующего входного сопротивления схемы имеем:

R_вх= r_д(1+K_Ub)||r_вх

Эта величина даже для операционных усилителей с биполярными транзисторами на входах превышает 10⁹ Ом. Следует однако помнить, что речь идет исключительно о дифференциальной величине; это значит, что изменения входного тока малы, тогда как среднее значение входного тока может принимать несравненно бoльшие значения.

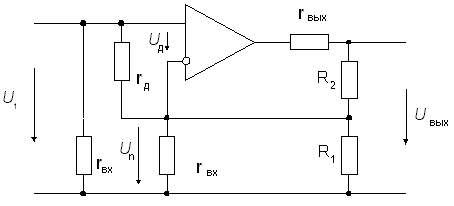

Рис. 12. Схема неинвертирующего усилителя с учетом собственных сопротивлений ОУ

---
