Схема суммированияДля суммирования нескольких напряжений можно применить операционный усилитель в инвертирующем включении. Входные напряжения через добавочные резисторы подаются на инвертирующий вход усилителя (рис. 1). Поскольку эта точка является виртуальным нулем, то на основании 1-го закона Кирхгофа при нулевых входных токах идеального ОУ получим следующее соотношение для выходного напряжения схемы: Uвых / RS = -(U1/R1 + U2/R2 + ... + Un/Rn).

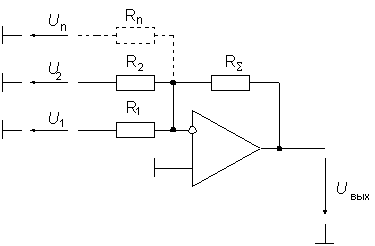

Рис. 1. Схема инвертирующего сумматора
