Схемы линейного преобразования сигналов

При построении линейных электрических схем кроме пассивных элементов используются идеализированные активные элементы в виде управляемых источников тока и напряжения. Кроме того, применяются идеализированные преобразующие схемы, например, преобразователь отрицательного сопротивления. Ниже рассмотрены основные принципы их реализации.

Источники напряжения, управляемые током

Для точных измерений слабых токов, в цифро-аналоговых преобразователях и в некоторых других устройствах требуется получение напряжения, пропорционального входному току. При этом во многих случаях необходимо, чтобы преобразователь ток-напряжение имел, по возможности, минимальные входное и выходное сопротивления (в идеале – нулевое). Схема источника напряжения, управляемого током, приведена на рис. 7.

Если усилитель идеальный, то i>U_д= 0 и U_вых= –RI_вх. Если коэффициент усиления ОУ K_U конечен, то

(5)

(6)

где R_и – сопротивление источника входного сигнала.

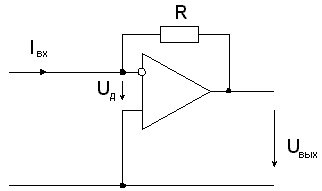

Рис. 7. Источник напряжения, управляемый током

---
