Арбитраж

Все источники сброса всегда имеют одинаковый наивысший приоритет и по ним арбитраж не проводится. Прерывания фиксируются и арбитраж их выполняется блоком системной интеграции (System Integration Module - SIM) при запуске обработки прерывания. Результатом арбитража является константа, которую CPU08 использует для выбора вектора прерывания. Если прерывание зафиксировано в SIM, то никакое другое прерывание, независимо от приоритета, не может быть принято, пока обслуживается зафиксированное прерывание (или пока бит I очищен). См. Рис 14.

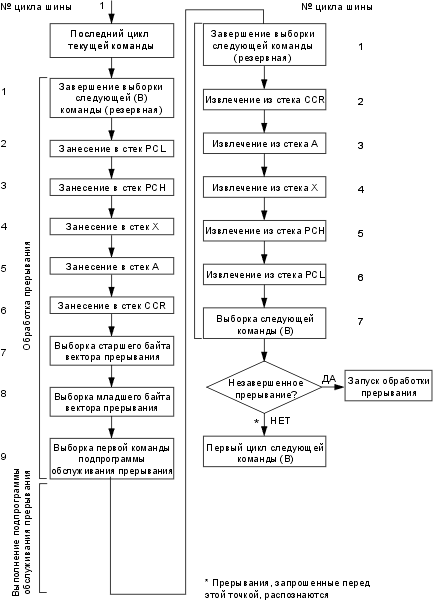

Рис. 14. Последовательность обработки прерывания и ее тактированиe

---
