6.4. Сеть маршрутизации событий

Сеть маршрутизации событий предназначена для передачи событий между УВВ. Она состоит из восьми мультиплексоров (CHnMUX), которые позволяют соединить любой из источников событий к любому из выходов мультиплексоров. Таким образом, можно выбрать, какое из событий будет подаваться на вход того или иного УВВ. Выход мультиплексора называется каналом события. В настройках каждого УВВ можно указать, какие действия нужно выполнять при поступлении событий. Более детально об этом см. в разделах, посвященных описанию интересующих УВВ.

Сеть маршрутизации событий показана на рисунке 6.3.

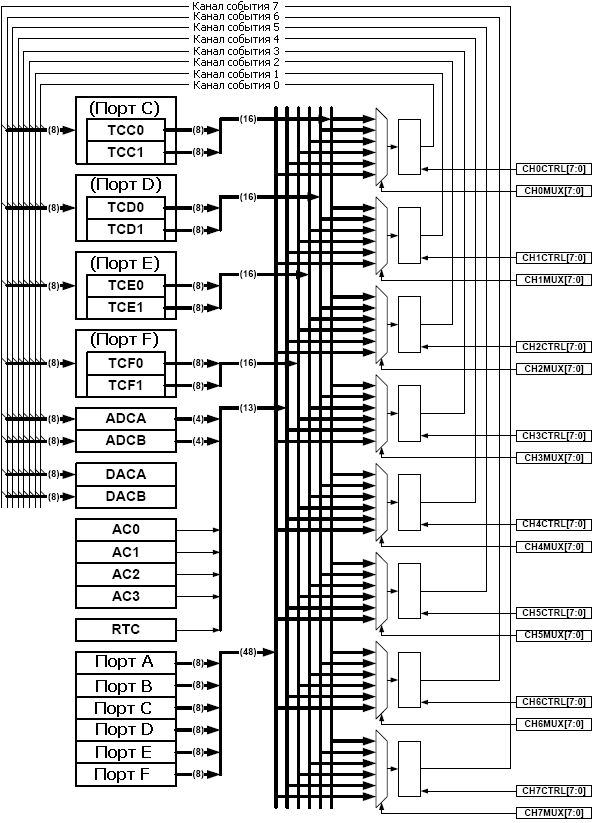

Рисунок 6.3. Сеть маршрутизации событий

Наличие восьми мультиплексоров означает, что одновременно можно передавать до восьми событий. При необходимости одно и тоже событие может передаваться через несколько мультиплексоров.

Различные МК XMEGA могут отличаться набором встроенных УВВ, поэтому, генерация и использование некоторых событий может оказаться недоступной. Однако конфигурация сети маршрутизации событий совместима между всеми МК.

---
