13.9. Альтернативные функции портов

Большинство линий портов, помимо функции линии в/в общего назначения, поддерживают альтернативные функции. Разрешение альтернативной функции может привести к перекрытию обычной функции линии порта или ее состояния. Так происходит, когда разрешается работа УВВ, который использует выводы МК или который настроен на использование выводов МК. О том, использует ли УВВ выводы МК и перекрывают ли состояние линий в/в общего назначения см. в разделах, посвященному описанию интересующего УВВ.

Перекрывающие сигналы и связанная с ними логика показаны на рисунке 13.10 (выделено заливкой серым цветом). Данные сигналы недоступны из программы и являются внутренними сигналами, которые соединяют перекрывающее УВВ и линию порта.

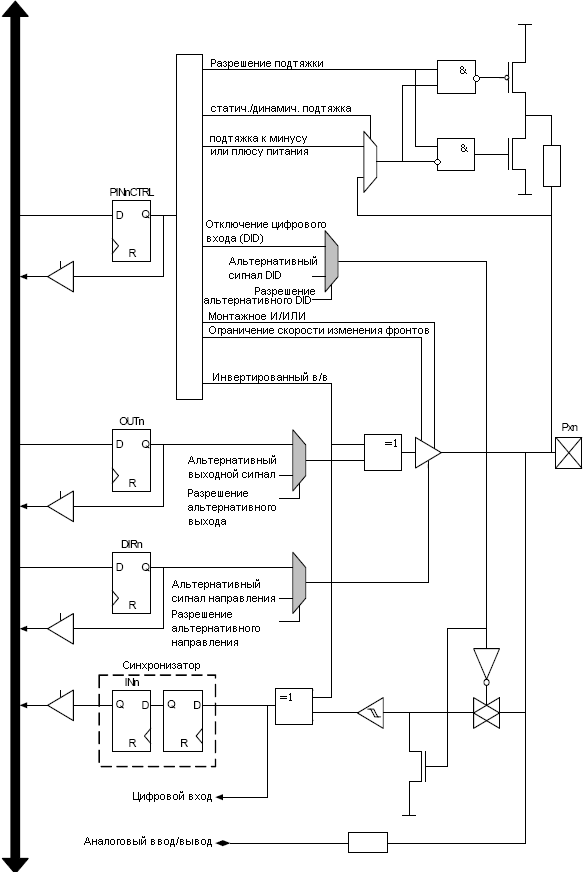

Рисунок 13.10. Перекрывающие сигналы и связанная с ними логика

---
