Схемотехника порта EКаждый из выводов порта синхронизирован, однако на рисунке защелка синхронизации не показана.

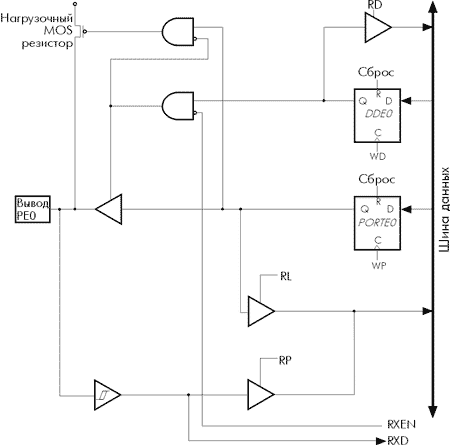

Рис. 61. Схема организации выводa порта E (вывод PE0)

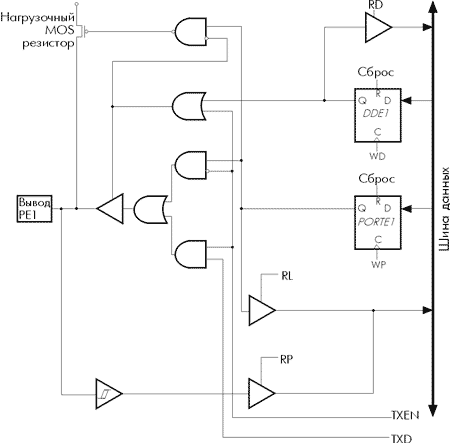

Рис. 62. Схема организации выводa порта E (вывод PE1)
Рис. 63. Схема организации выводa порта E (вывод PE2)

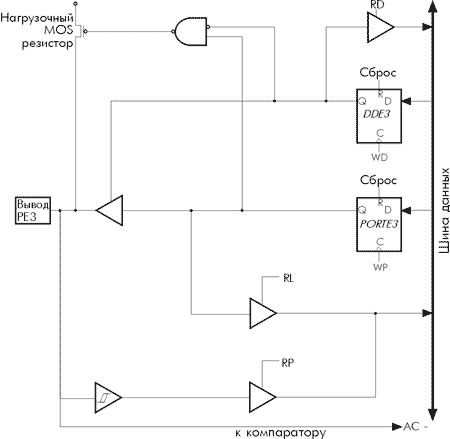

Рис. 64. Схема организации выводa порта E (вывод PE3)

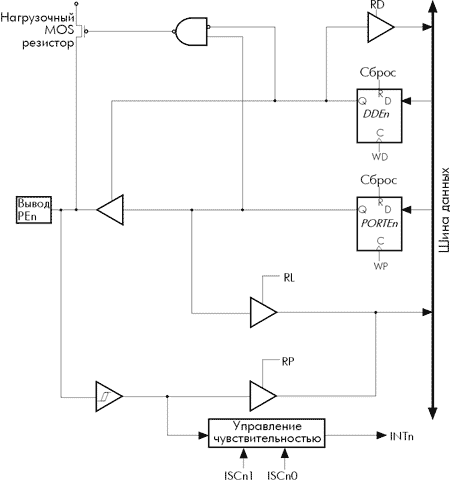

Рис. 65. Схема организации выводов порта E (выводы с PE4 по PE7)
