Схемотехника порта DКаждый из выводов порта синхронизирован, однако на рисунке защелка синхронизации не показана.
Рис. 57. Схема организации выводов порта D (выводы PD0, PD1, PD2 и PD3)

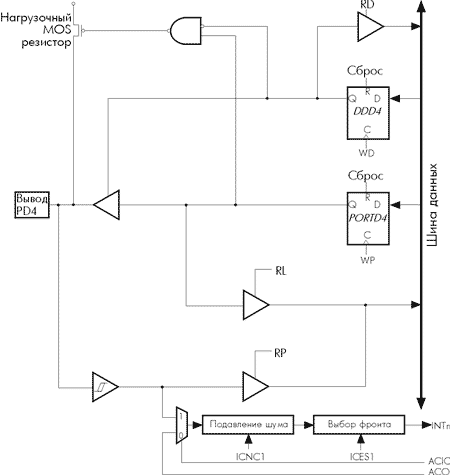

Рис. 58. Схема организации вывода порта D (вывод PD4)

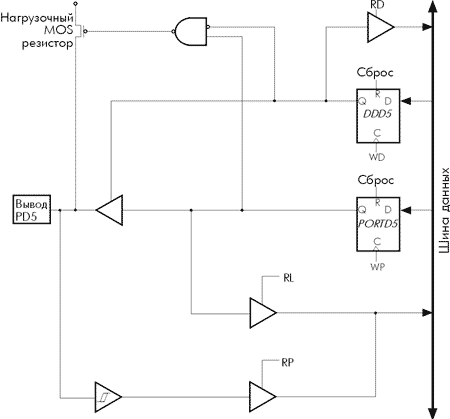

Рис. 59. Схема организации вывода порта D (вывод PD5)

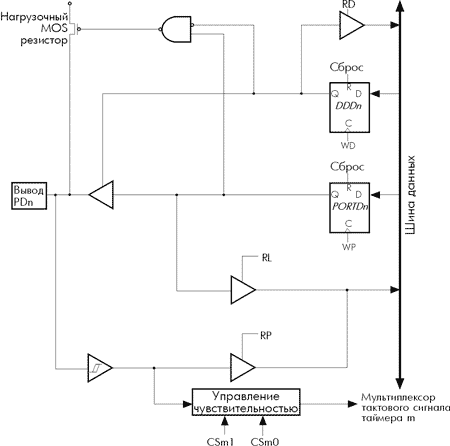

Рис. 60. Схема организации выводов порта D (выводы PD6 и PD7)
