Технология подавления шума ADC

Цифровые схемы самого микроконтроллера ATmega603/103 и внешние цифровые схемы генерируют электромагнитное излучение, которое может влиять на точность измерения аналоговых сигналов. Если точность преобразования является определяющей, то можно использовать следующие приемы:

1. Аналоговая часть ATmega603/103 и все аналоговые компоненты устройства должны иметь на печатной плате отдельную аналоговую землю. Эта аналоговая земля должна иметь соединение с цифровой землей в одной точке печатной платы.
2. Проводники аналоговых сигналов необходимо делать как можно короче, стремиться проводить их поверх аналоговой земли и, по возможности, как можно дальше от дорожек высокоскоростных цифровых сигналов.
3. Вывод AVCC микроконтроллеров ATmega603/103 должен подключаться к напряжению питания VCC через RC цепочку, как показано на Рис. 47.
4. Для подавления шума CPU можно использовать функцию подавления шума ADC
5. Если какие-то выводы PORTF используются в качестве цифровых входов, то важно, чтобы в процессе преобразования на этих выводах не происходили переключения.

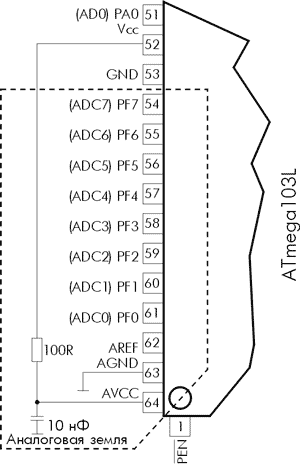

Рис. 47. Подключение напряжения питания ADC

---
