Аналоговый компаратор

Аналоговый компаратор сравнивает уровни на положительном выводе PE2 (AC+) и отрицательном выводе PE3 (AC-). При напряжении на положительном выводе PE2 (AC+) большем, чем напряжение на отрицательном выводе PE3 (AC-), выход аналогового компаратора ACO устанавливается в состояние 1. Выход компаратора может быть использован для управления входом захвата таймера/счетчика1. Кроме того, компаратор может формировать свой запрос прерывания. Пользователь может задать формирование запроса на прерывание по нарастающему или падающему фронту или по переключению. Блок-схема аналогового компаратора, со схемами обрамления, показана на Рис. 45.

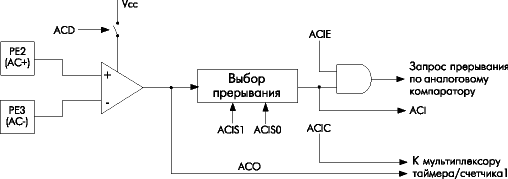

Рис. 45. Блок-схема аналогового компаратора

---
