Источники сброса

Микроконтроллеры ATmega603/103 располагают тремя источниками сигнала сброса:

  • Сброс по включению питания (Power-On Reset). MCU сбрасывается при подключении питания к выводам VCC и GND.
  • Внешний сброс (External Reset). MCU сбрасывается если низкий уровень присутствует на входе более двух циклов XTAL.
  • Сброс по сторожевому таймеру (Watchdog Reset). MCU сбрасывается если истекает период сторожевого таймера и сторожевой таймер разрешен.

В течение сброса все регистры I/O, за исключением регистра статуса MCU, устанавливаются в их начальные состояния и программа начинает работу с адреса $0000. По этому адресу должна находиться команда JMP - команда абсолютного перехода к подпрограмме обработки сброса. Если программа никогда не разрешает прерывания, то векторы прерываний не используются и по этим адресам могут располагаться коды программы.

Таблица 6. Временные и электрические параметры схемы сброса (VCC = 5 В)

Обозн. Параметр Условия Мин Тип Макс Ед. измерения
VPOT Граничное напряжение сброса по включению питания   1,8 2 2,2 V
VRST Граничное напряжение сброса по выводу RESET     VCC/2   V
VBO Сброс по снижению напряж. питания     2.5   V
TTOUT Период задержки сигнала сброса SUT1/0 = 00
SUT1/0 = 01
SUT1/0 = 10
SUT1/0 = 11
0.4
3.2
12.8		 5
0.5
4.0
16.0
0.6
4.8
19.2		 Циклов CPU
мс
мс
мс

Логика сброса

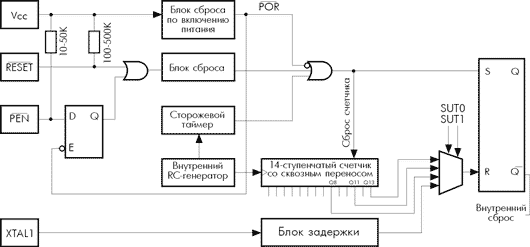

Рис. 24. Логика сброса
