7.2. Контроль напряжения питания

В состав микроконтроллеров STM32 входит специальный блок для мониторинга питания. Он называется блоком контроля напряжения питания (блок PVD). Блок PVD поддерживает возможность программирования порога срабатывания в диапазоне от 2.2 до 2.9В с шагом 0.1В. Этот порог срабатывания задается в регистре управления энергопотреблением.

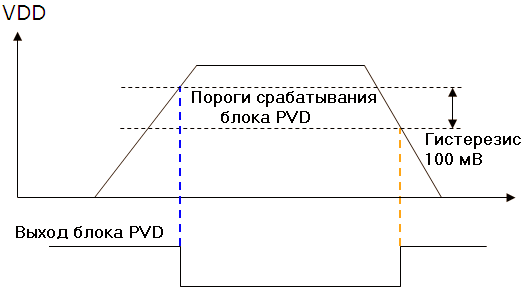

В микроконтроллер входит специальная схема контроля напряжения питания, которая может генерировать прерывание, если напряжение питания снижается ниже заданного порога

Выход блока PVD связан с 16-ой линией блока внешних прерываний. Поскольку линии внешних прерываний могут реагировать на нарастающий, падающий или нарастающий и падающий фронты, то блок PVD можно использовать для генерации прерывания при выполнении условий превышения или понижения напряжения.

---
