5.1.4.1. Таймеры общего назначения

Все блоки таймеров выполнены на основе 16-битного перезагружаемого счетчика, который синхронизируется с выхода 16-битного предделителя. Перезагружаемое значение хранится в отдельном регистре. Счет может быть прямой, обратный или двунаправленный (сначала прямой до определенного значения, а затем обратный). Вход синхронизации счетчика можно связать с одним из восьми различных источников. В их число входят: специальный сигнал синхронизации, производный от сигнала главной системной синхронизации; выходной сигнал синхронизации одного из других таймеров или внешний сигнал синхронизации, связанный с выводами захвата/сравнения.

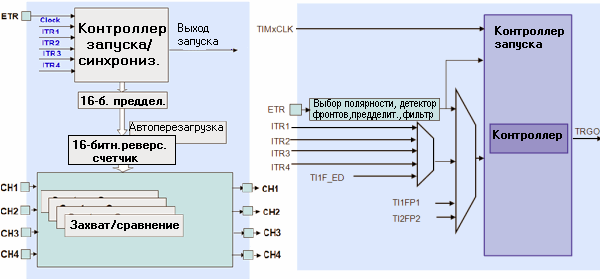

Каждый из четырех таймеров МК STM32 содержит 16-битный счетчик, 16-битный предделитель частоты и 4-канальный блок захвата/сравнения. Их можно синхронизировать системной синхронизацией, внешними сигналами или другими таймерами

Помимо составляющего основу таймера счетчика, в каждый блок таймера также входит четырехканальный блок захвата/сравнения. Данный блок выполняет, как стандартные функции захвата и сравнения, так и ряд специальных функций. Каждый из таймеров может генерировать прерывания и поддерживает ПДП.

---
