5.1.3. АЦП

В зависимости от модели, в микроконтроллеры STM32 может быть встроено один или два аналогово-цифровых преобразователя. АЦП питаются отдельным напряжением, которое в зависимости типа корпуса может находиться в пределах 2.4…3.6В. Источник опорного напряжения (ИОН) АЦП соединен либо внутренне с напряжением питания АЦП, либо со специальными внешними выводами. АЦП характеризуется 12-битной разрешающей способностью и частотой преобразования 1МГц. У него имеется до 18 мультиплексированных каналов, 16 из которых можно использовать для измерения внешних сигналов. Оставшиеся два канала связаны со встроенным датчиком температуры и внутренним ИОН.

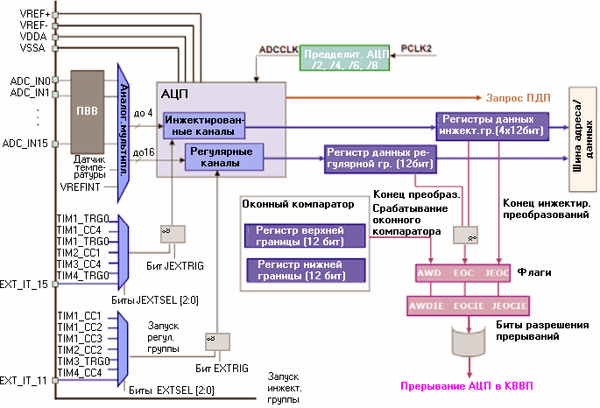

В МК STM32 интегрирован высококачественный 12-битный АЦП на частоту преобразования 1 МГц со встроенными ИОН и датчиком температуры

---
