3.4.5. Режимы загрузки

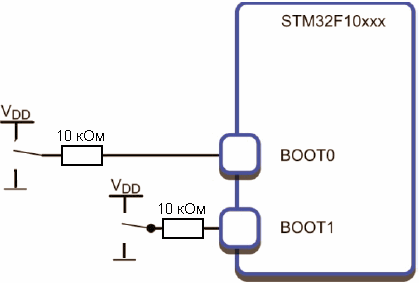

Для работы в обычном режиме вывод BOOT0 необходимо соединить с GND. Если же планируется использование других режимов, необходимо предусмотреть джамперы для задания различных состояний на выводах управления загрузкой.

Выводы управления загрузкой позволяют указать, какая область памяти будет использоваться как первые 2 кбайт памяти. В их качестве могут выступать Flash память, встроенная программа загрузчика или первые 2 кбайт статического ОЗУ.

Обычно потребность в этом возникает при обновлении ПО уже на фазе эксплуатации продукции. Программа загрузчика для получения кода программы от ПК по умолчанию использует последовательный интерфейс УСАПП1, поэтому, если планируется ее использование, то в схеме необходимо предусмотрен ИС приемо-передатчика RS232.
