26.8 Переключение тактовых сигналов

26.8.1 Задержки переключения сигнала MCK.

В таблице 26-1 представлены времена переключения сигнала MCK, необходимые для переключения от одного к другому тактовому источнику (для наихудшего случая). В это время предделители деактивированы. При включении предделителя дополнительно прибавляется 64 такта нового выбранного тактового сигнала.

Таблица 26-1. Задержки переключения сигналов (для наихудшего случая)

Переключение от Переключение к	Сигнал MCK	Сигнал SLCK	Сигнал PLLCK
Сигнал MCK	-	4 x SLCK + 2.5 x MCK	3 x PLLCK + 4 x SLCK + 1 x MCK
Сигнал SLCK	0.5 x MCK + 4.5 x SLCK	-	3 x PLL Clock + 5 x SLCK
Сигнал PLLCK	0.5 x MCK + 4 x SLCK + PLLCOUNT x SLCK + 2.5 x PLLCK	2.5 x PLLCK + 5 x SLCK + PLLCOUNTxSLCK	2.5 x PLLCK + 4 x SLCK + PLLCOUNT x SLCK

26.8.2 Временные диаграммы переключения тактовых сигналов

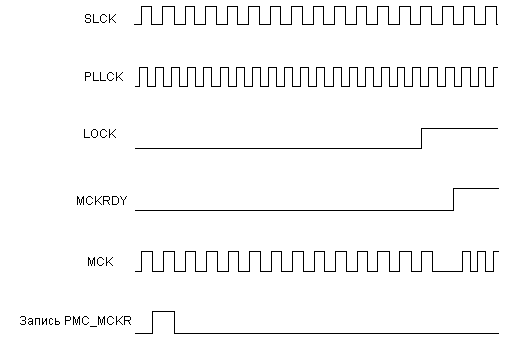

Рис. 26-3. Переключение сигнала MCK от SLCK к PLLCK

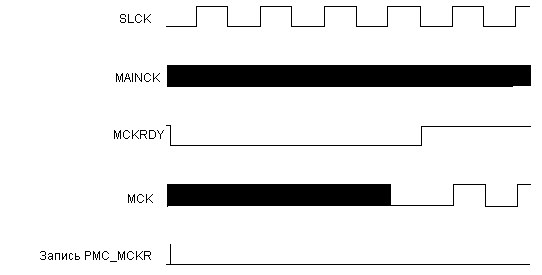

Рис. 26-4. Переключение сигнала MCK от MAINCK к SLCK

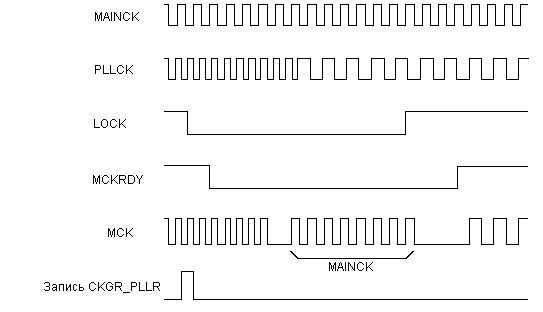

Рис. 26-5. Программирование сигнала ФАПЧ

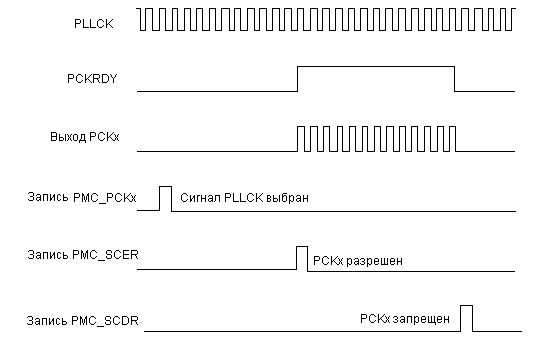

Рис. 26-6. Установка программно управляемых тактовых сигналов
