14. Контроллер сброса (RSTC)

Обзор и структурная схема

14.1 Обзор

Контроллер сброса (RSTC), основанный на схеме сброса при подаче питания, управляет системным сбросом и не требует дополнительных внешних компонентов. Кроме того, RSTC позволяет установить причину и источник последнего возникшего сброса.

Контроллер сброса также имеет возможность формирования независимого или общего сигнала сброса для внешних компонентов и внутренних периферий узлов вместе c процессором.

Супервизор питания (контроль над провалами напряжения питания) позволяет предотвращать переход процессора в непредсказуемые состояния.

14.2 Структурная схема

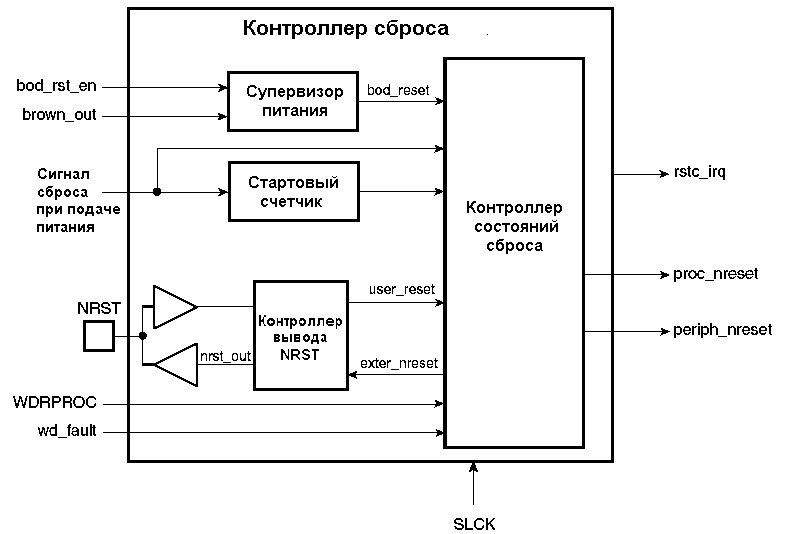

Рисунок 14-1. Структурная схема контроллера сброса

---
