3. Структурная, функциональная схемы процессора и процессорного ядра

На последующих рисунках представлены структурные схемы процессора, процессорного ядра и функциональная схема процессора.

На рисунке 1.2 представлены структурная схема процессора ARM7TDMI с указанием компонентов и основных сигналов. На рисунке 1.3 демонстрируется основной процессор (логика ядра ARM7TDMI), а на рисунке 1.4 показана функциональная схема процессора ARM7TDMI с указанием входящих и отходящих сигналов.

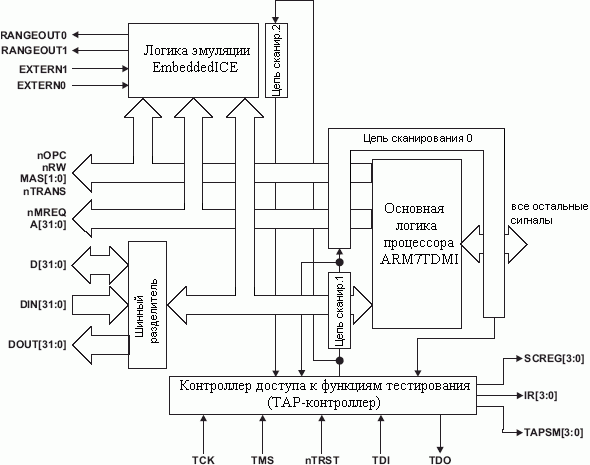

Рисунок 1.2. Структурная схема процессора ARM7TDMI

Рисунок 1.3. Структурная схема процессорного ядра

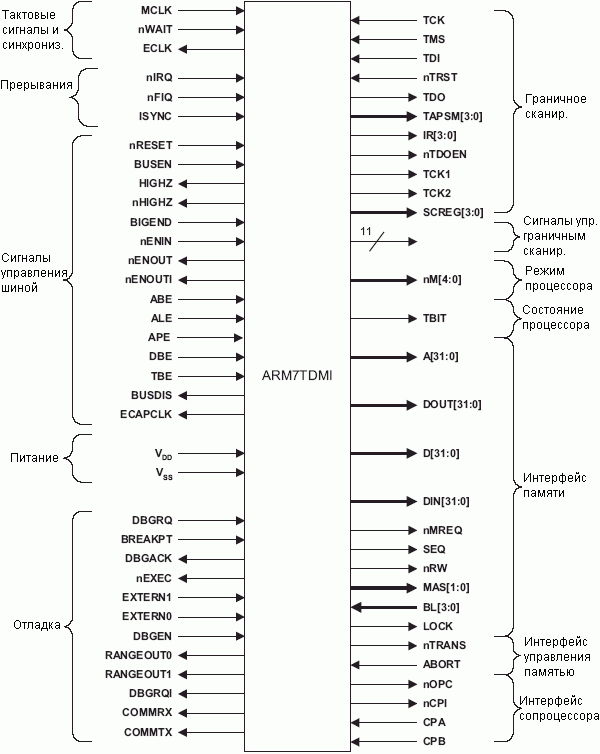

Рисунок 1.4. Функциональная схема процессора ARM7TDMI
