Развитая системная шина (Advanced System Bus - ASB)

Это оригинальная системная шина AMBA, разработанная на основе интерфейса ARM:

• Работает в режиме с множеством ведущих
• Обеспечивает конвейерные и пакетные пересылки

Примером использования шины ASB может служить блок-схема, представленная на Рис. 2.

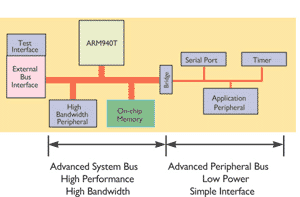

Рис. 2. Блок-схема прибора, реализованного на основе ядра ARM940T.

Как и в ранее приведенном примере шина периферии соединяется с системной шиной (в данном случае ASB) посредством моста.
