Типовая схема подключения LCD-модуля к микроконтроллерам MCS-51

Ниже приведены исходные тексты подпрограммы на языке ассемблера ASM51, позволяющие записывать данные, инструкции в контроллер, считывать данные. Приведен так же примерный текст подпрограммы инициализации контроллера в режим восьми битного интерфейса, при работе с двумя строками. Отображение курсора и мигание отключено. Курсор установлен в начало первой (верхней) строки.

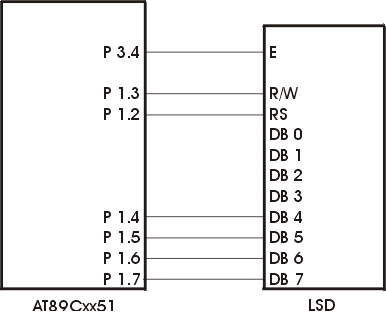

Использовать минимальное количество линий подключения контроллера ЖКИ к микро-ЭВМ позволяет соединение по схеме приведенной на рисунке

Далее приведены исходные тексты подпрограмм, позволяющие записывать инструкции и данные в контроллер при реализации четырёх битного интерфейса подключения.

B_RS BIT P1.2 B_WR BIT P1.3 B_E BIT P3.4 LCD_PORT EQU P1 ;------------------------------------- ;ИНИЦИАЛИЗАЦИЯ HD44780 ;------------------------------------- LCDINIT: CLR B_E MOV A,#28H ; 8-BIT 2-LINES CALL WRC MOV A,#0CH ; DISP-ON, CUR-OFF, FLASH-OFF CALL WRC MOV A,#06H ; MOVE CURSOR RIGHT CALL WRC CLS: MOV A,#01H ; CLEAR SCREEN CALL WRC RET ;------------------------------------- ;ЗАПИСЬ ДАННЫХ В HD44780 ИЗ АСС ;------------------------------------- WRD: CALL WAIT_HD MOV LCD_PORT,A SETB B_RS CLR B_WR SETB B_E CLR B_E SWAP A MOV LCD_PORT,A SETB B_RS CLR B_WR SETB B_E CLR B_E RET ;------------------------------------- ;ЗАПИСЬ КОМАНДЫ В HD44780 ИЗ АСС ;------------------------------------- WRC: CALL WAIT_HD MOV LCD_PORT,A CLR B_RS CLR B_WR SETB B_E CLR B_E SWAP A MOV LCD_PORT,A CLR B_RS CLR B_WR SETB B_E CLR B_E RET ;------------------------------------- ;ожидание ГОТОВНОСТИ HD44780 ;------------------------------------- WAIT_HD: PUSH ACC MOV LCD_PORT,#0FFH CLR B_RS SETB B_WR WAIT_LL: SETB B_E MOV A,LCD_PORT CLR B_E MOV B,A SETB B_E MOV A,LCD_PORT CLR B_E MOV A,B JB ACC.7,WAIT_LL POP ACC RET ;-------------------------------------

Надеемся, что приведённая примеры позволят Вам сэкономить время на освоении ЖКИ-модулeй с контроллерами, совместимыми с HD44780.

---
