DEMOBOARD1

Демонстрационная плата для микроконтроллеров C51/С251

Отличительные особенности:

• Жидкокристаллический индикатор (2 строки по 16 символов)
• 8 светодиодов шкального индикатора
• 128 кбайт флэш-памяти
• Три типа панелей: PLCC44, PLCC68 и DIL24
• Программа внутрисистемного программирования (ISP) для загрузки HEX-файла во флэш-память
• Аппаратная возможность программировать встроенную флэш-память микроконтроллеров
• Разъемы для расширения функций, подключения новых устройств, приложений или демонстрационных устройств
• Переключатели для выбора демонстрационной программы.
• Кнопка сброса и прерывания 1
• Светодиоды на линиях питания (Power ON) и ALE (можно отключить)
• Демонстрационные программы, легко записуемые во флэш-память с помощью ПК через RS232 и
• Hyperterminal в Windows 95/98

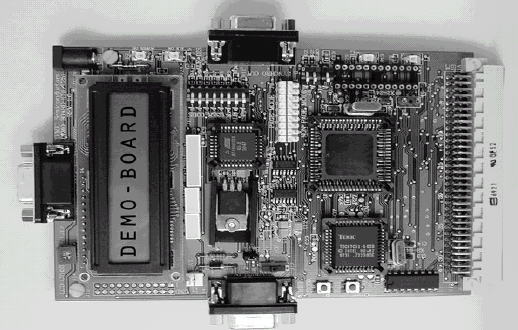

Внешний вид DEMOBOARD1:

Общее описание:

Демонстрационная плата позволяет легко оценит особенности большинства микроконтроллеров Atmel C51/C251. Демонстрационная плата может питаться от обычной 9В батареи или перезаряжаемой 9В батареи. Она может также использоваться как программатор флэш-микроконтроллеров.

Документация:

1281 Kb Engl Описание C51 Microcontrollers Demo Board

---
