STK502

Плата расширения

Отличительные особенности:

• Работа совместно с AVR Studio
• Встраивается в STK500 как отдельный модуль
• Последовательное внутрисистемное программирование
• Параллельное программирование повышенным напряжением
• ЖКИ дисплей для демонстрации ЖКИ-драйвера ATmega169
• Разъем ЖКИ дисплея для использования внешнего ЖКИ
• Датчик для демонстрации измерения температуры
• Все порты ввода-вывода доступны через выводы разъема
• Разъемы расширения для встраиваемых модулей и области макетирования
• Контактные площадки под корпус TQFP для адаптеров эмуляции
• Разъем JTAG для встроенной отладки с использованием JTAG ICE
• На плате установлен кварц 32 кГц для простой реализации часов реального времени
• Целевое напряжение 1.8 - 5.5В
• Питается от STK500

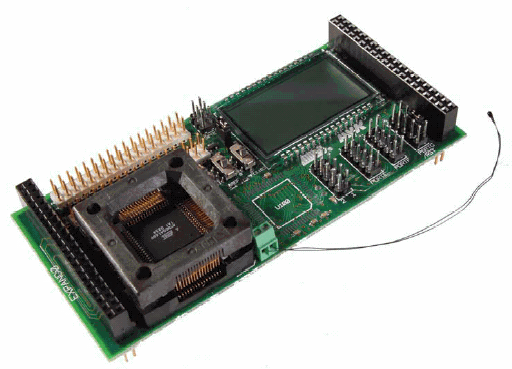

Внешний вид STK502:

Общее описание:

Плата STK502 – модуль аппаратного расширения для стартового набора STK500, добавляющий функцию поддержки микроконтроллера ATmega169 с встроенным контроллером ЖКИ. STK502 содержит разъемы, перемычки и устройства, необходимые для поддержки всех особенностей mega169, в т.ч. управление ЖКИ. Панель с нулевым усилием позволяет легко использовать TQFP корпуса. STK502 содержит демонстрационное приложение контроля температуры с использованием температурного датчика.

STK502 демонстрирует все возможности маломощного AVR флэш-микроконтроллера ATmega169. Два руководства по применению, которые могут быть запущены в STK502 поможет уменьшить время выхода на рынок с готовой продукции на основе ATmega169.

STK502 содержит разъем для непосредственного соединения внутрисхемного эмулятора JTAG ICE. JTAG ICE предлагает фоновый режим отладки с отображением внутренних ресурсов ATmega169, в т.ч. полная эмуляция ЖКИ. STK502 и JTAG ICE являются совершенной парой для разработки и отладки программы для ATmega169.

Документация:

988 Kb Engl Описание STK502 User Guide (33 pages, updated 11/02)

---
