STK501

Плата расширения для поддержки 64-выв. микроконтроллеров в STK500

Отличительные особенности:

• Работа совместно с AVR Studio
• Встраиваемый модуль в STK500
• Последовательное внутрисистемное программирование
• Параллельное программирование с повышенным напряжением
• Панель с нулевым усилием для корпусов TQFP
• Все порты ввода-вывода доступны через выводы разъема
• Драйвер и разъем RS-232
• Разъемы расширения для встройки модулей и области макетирования
• Место для установки корпуса TQFP для адаптеров эмулятора
• Разъем JTAG для внутрикристальной отладки с использованием JTAG ICE
• Добавляет поддержку XRAM на плате STK500 для устройств с поддержкой интерфейса XRAM
• На плате установлен кварц 32 кГц для простоты реализации часов реального времени
• Целевое напряжение 2.7 – 6.0В
• Питание от STK500

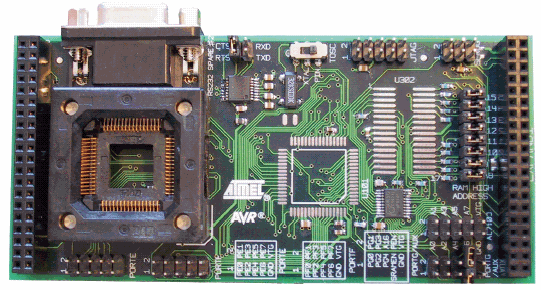

Внешний вид платы STK501:

Общее описание:

Плата STK501 – модуль расширения, который разработан для добавления поддержки 64-выв. устройств в наборе для проектирования STK500. STK500 и модуль расширения STK501 увеличивают количество поддерживаемых устройств из семейства AVR.

STK501 содержит разъемы, перемычки и другое оборудование для поддержки новых функций ATmega103, ATmega64 и ATmega128. Панель нулевого усилия нажатия (ZIF) позволяет легко применять корпуса TQFP. В добавление поддержки новых устройств в STK501 также добавлена поддержка периферийных устройств, раннее не поддерживаемых в STK500. Дополнительный драйвер RS-232 и интерфейс XRAM также являются отличием данной платы. Поэтому, для устройств с двумя УАПП и интерфейсом XRAM с применением платы STK501 появляется возможность более полной эмуляции.

STK501 поддерживает и внутрисистемное программирование (ISP) и программирование с повышенным напряжением.

Интегрированная среда проектирования AVR Studio, управляющая работой платой STK500, поддерживает также и STK501.

Документация:

25869 Kb Engl Описание STK501

---
