Алфавитно-цифровой ЖК-модуль BC1602A20C с I2C интерфейсом фирмы Bolymin

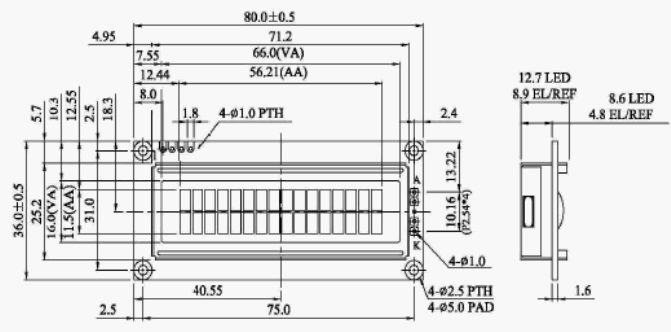

| Механические характеристики |
| Размер модуля |
80.0 x 36.0 |
мм |
| Размер экрана |
66.0 x 16.0 |
мм |
| Размер символа |
3.07 x 5.94 |
мм |
| Размер точки |
0.55 x 0.66 |
мм |
| Шаг точек |
0.63 x 0.70 |
мм |
Назначение выводов
|
| № вывода |
Название |
Функция |
| 1 |
Vdd |
Напряжение питания +5В |
| 2 |
SCL |
вход синхронизация I2C |
| 3 |
SDA |
ввод данных I2C |
| 4 |
GND |
Общий |
| 6 |
E |
Выбор модуля |
| Максимальные значения параметров |
| Параметр |
Обозначения |
Min. |
Max. |
Единицы
измерения |
| Напряжение питания |
Vdd-Vss |
-0.3 |
5 |
V |
| Входные напряжения |
Vin |
Vss |
Vdd |
V |
| Рабочая температура |
Top |
W |
-20 |
70 |
°C |
| Температура сохраняемости |
Tstg |
W |
-30 |
80 |
°C |
| Электрические параметры (Vdd=+5V, Ta=25oC) |
| Параметр |
Обозначения |
Conditions |
Min. |
Typ. |
Max. |
Единицы
измерения |
| Напряжение питания |
Vdd-Vss |
- |
- |
5.0 |
- |
V |
| Ток потребления |
Idd |
Vdd=5V |
- |
1.2 |
- |
mA |
| Входное напряжение низкого уровня |
VIH |
- |
- |
- |
0.6 |
V |
| Входное напряжение высокого уровня |
VIL |
- |
2.2 |
- |
Vdd |
V |
| Выходное напряжение высокого уровня |
VOH |
- |
2.4 |
- |
- |
V |
| Выходное напряжение низкого уровня |
VOL |
- |
- |
- |
0.4 |
V |
Описания:
| |
 |
480 Kb Engl Спецификация ЖК-модуля BC1602A20C |
| |
|
412 Kb Engl Описание контроллера PSF2116 |
|
|
