DS1286
Часы реального времени с охранным таймером
Отличительные особенности:
- Счет времени обеспечивается в сотых секунды, секундах, минутах, часах, днях недели, датах месяца, месяце, годе и учитывает высокосность года до 2100 г.
- Охранный таймер перезапускается при потере управляемости от внешнего процессора
- Функция будильника обеспечивает выполнение действий в реальном масштабе времени
- Встроенный литиевый источник энергии обеспечивает сохранность данных и работу часов, охранного таймера, ОЗУ и будильника
- Программируемые сигналы прерываний и генератор прямоугольных импульсов размещены в 28–ми выводном JEDEC корпусе
- Все регистры индивидуально адресуются через шины адреса и данных
- Точность хода не хуже±2 мин./мес. при 25°C
- 50 байт энергонезависимого ОЗУ пользователя
Описание выводов
| INTA | Выход прерывания A (открытый сток) |
| INTB(INTB) | Вход прерывания B (открытый сток) |
| A0–A5 | Шина адреса |
| DQ0–DQ7 | Шина данных |
| CE | Выбор микросхемы |
| OE | Чтение |
| WE | Запись |
| V CC | +5 В |
| GND | Общий |
| NC | Не используется |
| SQW | Выход генератора прямоугольных импульсов |

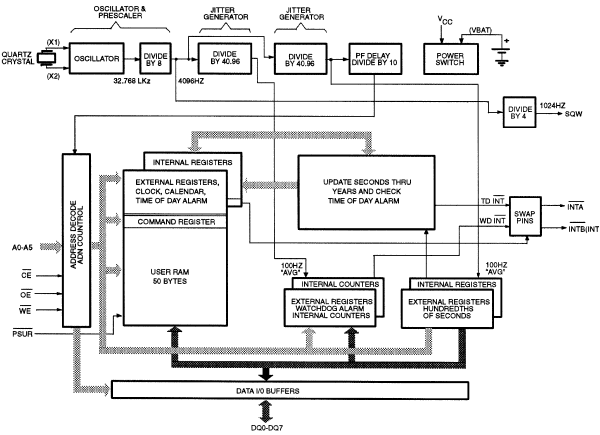

Структурная схема DS1286:

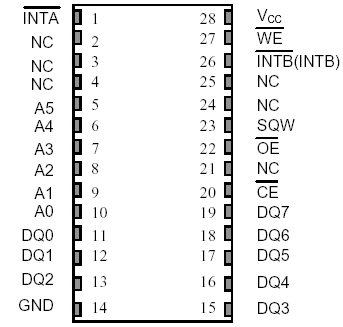

Расположение выводов DS1286:
Общее описание: Часы реального времени с охранным таймером DS1286 содержат часы реального времени, будильник, охранный таймер, реле времени в 28–ми выводном JEDEC DIP корпусе. Встроенные кварцевый резонатор и литиевая батарея исключают необходимость применения каких-либо внешних элементов. Данные, содержащиеся в 64-х 8-ми битных регистрах , считываются и записываться также, как в обычном параллельном статическом ОЗУ. Данные, хранящиеся в данном устройстве, поддерживаются интеллектуальной схемой контроля, которая запрещает доступ к данным при выходе VCC за допустимые пределы. Литиевый источник энергии обеспечивает ход часов и сохранность данных не менее 10 лет в отсутствии VCC. Часы реального времени представляют информацию в сотых секунды, секундах, минутах, часах, днях недели, днях месяца, месяцах, годах. Последний день месяца автоматически вычисляется для месяцев с продолжительностью менее 31 дня с учетом высокосности года. Часы работают в 24-часовом или 12-часовом формате с AM/PM индикатором. Охранный таймер может быть запрограммирован на интервалы времени от 0.01 сек. до 99.99 сек. Будильник обеспечивает формирование сигнала, запрограммированного на реальное время в пределах одной недели. Документация:
| |
